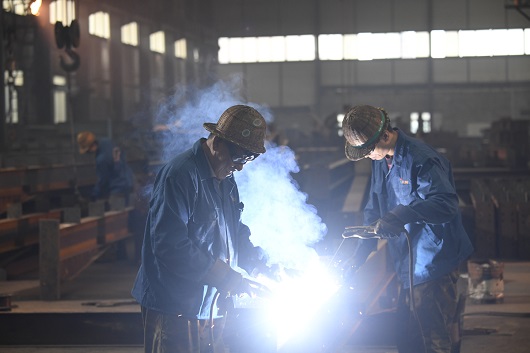

鋼結(jié)構(gòu)廠房在焊接的過程中，有著許多必須要注意的事項，如果一旦造成疏忽大意，就可能會釀成大錯，給建筑結(jié)構(gòu)帶來一定的危險。今天，盛大鋼構(gòu)為大家整理了一些關(guān)于鋼結(jié)構(gòu)廠房焊接過程中經(jīng)常被工人忽略的地方，焊接千萬不能馬虎大意。

    焊接不注意控制焊接變形現(xiàn)象，其對鋼結(jié)構(gòu)廠房造成的危害是：在焊接地時候不注意焊接的順序、人員的布置、坡口的形式、焊接規(guī)范選用和操作方法等方面控制變形，從而導(dǎo)致焊接后變形大、矯正困難、費用增加，尤其是厚板及大型工件，矯正難度較大，用機械矯正容易引起裂紋或?qū)訝钏毫选Ｓ没鹧娉C正鋼結(jié)構(gòu)焊接施工中那些容易被忽視的要點技術(shù)與應(yīng)用成本高且操作不好易造成構(gòu)件過熱。對精度要求高的工件，不采取有效控制變形措施，安裝尺寸達(dá)不到使用要求，甚至造成返工或報廢。防治措施采用合理的焊接順序并選用合適的焊接規(guī)范和操作方法，還要采用反變形和剛性固定措施。

    焊接作業(yè)時不注意控制電弧長度現(xiàn)象，對臨汾鋼結(jié)構(gòu)廠房造成的危害性：焊接時不根據(jù)坡口形式、焊接層數(shù)、焊接形式、焊條型號等適當(dāng)調(diào)整電弧長度，由于焊接電弧長度使用不當(dāng)，所以很難焊出高質(zhì)量的焊縫。防止措施：為了保證焊縫質(zhì)量，焊接作業(yè)時采用短弧操作，但可以根據(jù)不同的情況選用合適的弧長以獲得最好的焊接質(zhì)量，如V形坡口對接、角接的第1層應(yīng)使用短些的電弧，以保證構(gòu)件焊透，而且不會出現(xiàn)咬邊的現(xiàn)象；在焊第2層的時候可以稍長，以填滿整個焊縫。當(dāng)焊縫的間隙較小的時候，適合使用短弧，間隙較大的時候電弧可以稍長些，焊接的速度也可以加快。仰焊電弧應(yīng)做到最短，以防止鐵水下流；立焊、橫焊時為了控制熔池溫度，也要用小電流、短弧焊接。另外，無論采取什么焊接，在焊條運動過程中，要注意始終保持弧長基本不變，以此確保整條焊縫的熔寬和熔深一致，這是必須做到的。

    在進(jìn)行鋼結(jié)構(gòu)廠房的焊接任務(wù)時，如果不控制焊接電流的現(xiàn)象，就會對廠房結(jié)構(gòu)帶來危害：焊接的時候，為了搶生產(chǎn)進(jìn)度，對于中厚板對接焊縫采取不開坡口，導(dǎo)致強度指標(biāo)下降，甚至達(dá)不到標(biāo)準(zhǔn)要求，彎曲試驗時出現(xiàn)裂紋，這樣會使焊縫接頭的性能得不到保證，對建筑結(jié)構(gòu)安全造成潛在的安全隱患。針對這一現(xiàn)象的舉措是：焊接的時候要按工藝評定中的焊接電流控制進(jìn)行操作，允許有 10%-15%的浮動。坡口的鈍邊尺寸不應(yīng)超過6mm。對接時，板厚超過6mm的，要開坡口進(jìn)行焊接。

    熔透的接頭對接或角對接組合焊縫焊角尺寸不夠現(xiàn)象，其危害性是：T形接頭、十字接頭、角接接頭等要求熔透的對接或角對接組合焊縫，其焊腳尺寸不夠，或設(shè)計有疲勞驗算要求的吊車梁或類似構(gòu)件的腹板與上翼板緣連接焊縫的焊腳尺寸不夠，會使焊接的強度和剛度都達(dá)不到設(shè)計的要求。防止措施：T形接頭、十字接頭、角接接頭等要求熔透的對接組合焊縫，應(yīng)按照設(shè)計要求，必須有足夠的焊腳要求，一般焊腳尺寸不應(yīng)小于0.25t（t為連接處較薄的板厚）。設(shè)計有疲勞驗算要求的吊車梁或類似的腹板與上翼緣連接焊縫的焊腳尺寸0.5t,且不應(yīng)大于10mm。焊接尺寸的容許偏差為0-4mm。

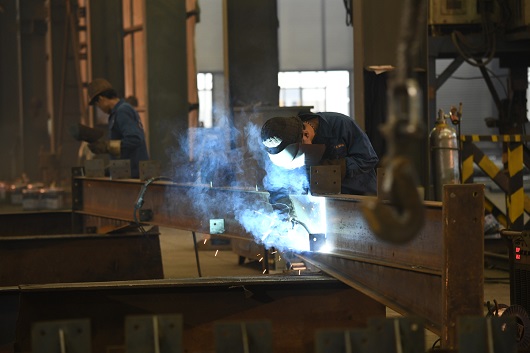

    多層焊接時，焊縫焊渣不清除及焊縫表面有缺陷時未處理，就開始進(jìn)行下一層的焊接現(xiàn)象，危害性：厚板多層焊接時，每層焊接完成后焊渣不清除及表面的缺陷就直接進(jìn)行下層焊接的，容易造成焊縫產(chǎn)生夾渣、氣孔、裂紋等缺陷，降低連接的強度，同時還會引起下層焊接時的飛濺。防止措施是，厚板在多層焊接作業(yè)時，每1層應(yīng)連續(xù)施焊。每1層焊縫焊完以后要及時地清除焊渣、焊縫表面缺陷及飛濺物，發(fā)現(xiàn)有影響焊接質(zhì)量的夾渣、氣孔、裂紋等缺陷要徹底清除干凈后再進(jìn)行施焊。

    臨汾鋼結(jié)構(gòu)廠房構(gòu)件的焊接優(yōu)勢會有多層焊接操作，多層焊不連續(xù)施焊，不注意控制層間溫度現(xiàn)象，其造成的危害性是：厚板多層焊接的時候，不注意層間溫度的控制，如層間間隔時間過長，不重新預(yù)熱就進(jìn)行焊接會容易導(dǎo)致在層間產(chǎn)生冷裂紋；如過間隔的時間過短，層間溫度過高（超過900℃），對焊縫及熱影響區(qū)的性能也會產(chǎn)生不利的影響，會造成晶粒粗大，致使韌性和塑性下降，會對接頭留下潛在的隱患。防治的措施是：在厚板多層焊接時，應(yīng)加強對層間溫度的控制，在連續(xù)焊接作業(yè)過程中要檢驗焊接的母材的溫度，使層間溫度盡可能的與預(yù)熱的溫度保持一致，對層間的最高溫度也要加以控制。焊接時間不可過長，如遇有焊接中斷的情況時應(yīng)采取適當(dāng)?shù)暮鬅帷⒈卮胧俅问┖笗r，重新預(yù)熱溫度應(yīng)適當(dāng)高于初始預(yù)熱溫度。

    焊接作業(yè)一定要選擇最佳的電壓，焊接操作時無論是打底、填充、蓋面，不管坡口尺寸大小，如果均選擇同一電弧電壓的話，有可能達(dá)不到工藝要求的熔深、熔寬，就會產(chǎn)生咬邊、氣孔、飛濺等缺陷。通常的做法是：針對不同的情況分別選擇相應(yīng)長弧或短弧能得到較好的焊接質(zhì)量和工作效率，如打底焊接時為了能得到較好的熔深應(yīng)該采用短弧操作；填充焊或蓋面焊接時為了得到較高的效率和熔寬可以適當(dāng)加大電弧電壓。

    未完待續(xù)……轉(zhuǎn)載文章請注明出處 http://m.jiangongjixie.cn/news/0008181818.html
